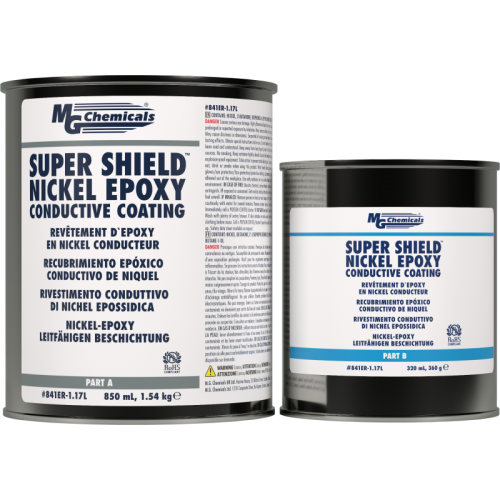

Токопроводящее экранирующее покрытие с никелем на эпоксидной основе Nickel Epoxy Conductive Coating MG Chemicals 841ER Super Shield

Токопроводящее экранирующее покрытие MG Chemicals 841ER Super Shield™ с никелем на эпоксидной основе – это 2-компонентная система, пигментированная высокочистыми никелевыми чешуйками.

• Объемное сопротивление 0,1 Ом•см
• Очень высокая адгезия к пластику, металлу и многим другим поверхностям
• Крайне высокая прочность, стойкость к вибрации, истиранию и ударам
• Не царапается и не шелушится

Токопроводящее экранирующее покрытие с никелем MG Chemicals 841ER Super Shield™ на эпоксидной основе – это 2-компонентная система, пигментированная высокочистыми никелевыми чешуйками. Оно высыхает за 2 часа при температуре 80 °C. Высохшее покрытие гладкое и очень твердое. MG Chemicals 841ER Super Shield стойко к истиранию, царапинам и прочим повреждениям. Токопроводящее покрытие MG Chemicals 841ER Super Shield обладает хорошей химической стойкостью и прочной адгезией к пластикам, в том числе химически стойким и пластикам с низкой поверхностной энергией.

Токопроводящее покрытие MG Chemicals 841ER Super Shield предназначено для применений, требующих экстремальной прочности и коррозионной стойкости.

Токопроводящее экранирующее покрытие с никелем  MG Chemicals 841ER Super Shield™ пригодно для применения в военной, автомобильной, аэрокосмической, нефтегазовой промышленности, а также в двигателях и на алюминиевых конструкциях

 MG Chemicals 841ER Super Shield™это эффективный адгезив для электростатического ворсования и также может применяться в качестве проводящего основания для гальванических процессов, заземления или для иного процесса, требующего создания прочной электропроводной поверхности.



Свойства и преимущества


• Объемное сопротивление 0,1 Ом•см
• Очень высокая адгезия к пластикам, металлу и многим другим поверхностям
• Экстремальная прочность, стойкость к вибрации, истиранию и ударам
• Не царапается и не шелушится
• Хорошо ведет себя в жестких условиях окружающей среды
• Высокая химическая прочность



Характеристики

Параметр

Метод тестирования

Значение

Рекомендации по применению

Время работы с материалом при 22 ºC, ч



4

Время до повторного нанесения при 22 ºC, мин



5

Пошаговое отверждение при повышенных температурах

Шаг 1 – при 22 ºC, мин



30

Шаг 2 – при 65 ºC, ч



4

Шаг 3 – при 22 ºC, ч



1

Гарантийный срок хранения, годы



1

Диапазон температур хранения, °С



16 … 27

Диапазон рабочих температур, °С



-40 … +150

Диапазон кратковременных температур, °С



-50 … +165

Рабочие характеристики

Теоретическая покрываемость при нанесении распылением слоя 50 мкм, см2



≤ 40 900

Физические характеристики высохшего материала

Цвет

Визуальный

Серый

Тип основы



Эпоксидная смола

Проводящий наполнитель



Никель

Плотность при 22 ºC, г/мл

Счетный

1,61

Механические характеристики высохшего материала

Адгезия





к акрилонитрилбутадиенстиролу (АБС)

ASTM D 3359

5B

к поликарбонату

ASTM D 3359

5B

к поливинилхлориду (ПВХ)

ASTM D 3359

5B

к стеклу

ASTM D 3359

5B

к алюминию

ASTM D 3359

5B

Тест по карандашу

ASTM D 3353

4H, твердый

Электрические характеристики высохшего материала

Удельное объемное сопротивление, Ом × см

Метод 5011.5

0,1



по MIL-STD-883H

Поверхностное сопротивление, Ом × см2

1 слой покрытия толщиной 23 мкм

Прямоугольный пробник

72

2 слоя покрытия толщиной 91 мкм

Прямоугольный пробник

21

3 слоя покрытия толщиной 165 мкм

Прямоугольный пробник

7

Удельная магнитная проницаемость



≥ 100 (ферромагнетик)

Экранирующая способность покрытия толщиной 51 мкм в диапазоне частот

10 кГц – 100 кГц, дБ

IEEE STD 299-1997



100 кГц – 1 МГц, дБ

IEEE STD 299-1997



1 МГц – 10 МГц, дБ

IEEE STD 299-1997



10 МГц – 100 МГц, дБ

IEEE STD 299-1997



100 МГц – 1 ГГц, дБ

IEEE STD 299-1997



1 ГГЦ – 10 ГГц, дБ

IEEE STD 299-1997



10 ГГЦ – 18 ГГц, дБ

IEEE STD 299-1997



Воздействие окружающей среды и старение

Испытание в солевом тумане при 35°С на протяжении 96 ч по ASTM B117-2011

Удельное сопротивление изначальное, Ом/мм2

MG-ELEC-120



Удельное сопротивление после теста, Ом/мм2

MG-ELEC-120



% от начально удельной проводимости после теста, Ом/мм2

MG-ELEC-120



Сетчатая адгезия

ASTM D3359-2009



Растрескивание на неочищенной поверхности

ASTM D661-93



Визуальное изменение цвета на неочищенной поверхности

ASTM D1729-96



Физические характеристики высохшего материала

Смесь (4А:1В)

Цвет



Cерый

Плотность, г/мл



1,64

Соотношение смешивания по весу (А:В)



04:01

Соотношение смешивания по объему (А:В)



100:38:00

Физические характеристики невысохшего материала

Компонент А

Компонент В

Цвет



Серый

Вязкость при 25°С, Па•с



0,2

0,018

Плотность, г/мл



1,81

1,19

Точка вспышки, °С



-9

Запах



Спиртовой

Эфирный





Область применения

Токопроводящее экранирующее покрытие MG Chemicals 841ER предназначено для применений, требующих экстремальной прочности и коррозионной стойкости.

Экранирующее покрытие MG Chemicals 841ER пригодно для применения в военной, автомобильной, аэрокосмической, нефтегазовой промышленности, а также в двигателях и на алюминиевых конструкциях.

MG Chemicals 841ER это эффективный адгезив для электростатического ворсования и также может применяться в качестве проводящего основания для гальванических процессов, заземления или для иного процесса, требующего создания прочной электропроводной поверхности.



Совместимость

Химическая – никель обладает хорошей стойкостью к окислению в различных коррозионных средах, включая морскую среду. Так как никель формирует инертную защитную пленку на своей поверхности, которая замедляет или останавливает дальнейшую коррозию, то такой инертный никель намного лучше противостоит коррозии, чем наполнитель из чистой меди. В дополнение к этому никель является более твердым материалом в сравнении с аналогичными покрытиями с наполнителями из серебра или меди, что позволяет обеспечивать большую прочность.

Термопластичная акриловая смола несовместима со стандартными растворителями красок такими, как толуол, ксилол, ацетон или МЭК. Также акрил не обладает стойкостью к постоянному воздействию моторных масел, топливу и подобным углеводородам.

Внимание! Следует провести тест на совместимость в репрезентативной среде перед применением, чтобы выявить возможные несовместимости.



Адгезионная – экранирующее покрытие MG Chemicals 841ER на эпоксидной основе имеет хорошую адгезию к большинству материалам, используемым при производстве электроники и печатных плат, но, как бы там ни было, покрытие обладает плохой адгезией к влажным и маслянистым поверхностям и к остаткам флюсов после пайки. Таким образом, перед нанесением следует хорошо очистить покрываемую поверхность очистителем пригодным для электроники, таким как MG Chemicals 4050 Safety Wash, MG Chemicals 406B Superwash или изопропиловым спиртом MG Chemicals 824.

Информация для заказа

Номер по каталогу

Объем нетто

Вес нетто

Упаковка

841ER-1.17L

1,17 л

1,92 кг

Банка

841ER-3.25L

3,25 л

5,34 кг

Банка
