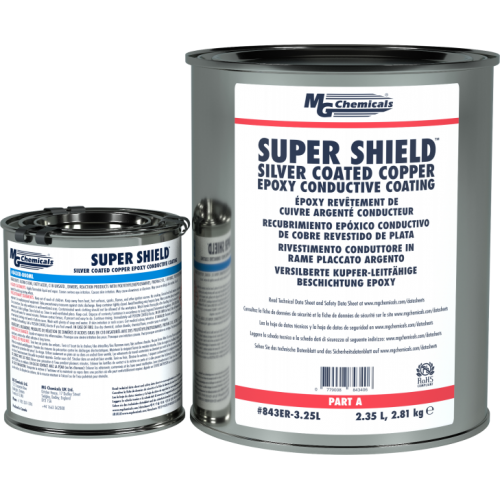

Токопроводящая краска (экранирующее покрытие) с медью и серебром на эпоксидной основе Silver Coated Copper Epoxy Conductive Coating MG Chemicals 843ER Super Shield

Медно-серебряное экранирующее и электропроводящее покрытие  Super Shield Silver Coated Copper Epoxy Conductive Coating MG Chemicals 843ER -  это высоконадежное покрытие с  высокой проводимостью на эпоксидной основе.

-  Обеспечивает превосходное экранирование в широком диапазоне частот

-  Очень низкое объемное сопротивление 0,0018 Ом•см

-  Очень сильная адгезия к пластику, металлу и многим другим поверхностям

-  Экстремальная прочность, стойкость к вибрации, истиранию и ударам

Медно-серебряное экранирующее покрытие MG Chemicals 843AR Super Shield™ на эпоксидной основе – это 2-компонентная система пигментированная высокочистыми чешуйками из меди, покрытыми серебром. Оно высыхает за 24 часа при комнатной температуре или за 2 час при 80 ºC. Высохшее покрытие гладкое и очень твердое. Оно стойко к истиранию, царапинам и прочим повреждениям. Оно обладает хорошей химической стойкостью и прочной адгезией к пластикам, в том числе химически стойким и пластикам.

Свойства и преимущества

  • Обеспечивает превосходное экранирование в широком диапазоне частот
  • Очень низкое объемное сопротивление 0,0018 Ом•см
  • Очень сильная адгезия к пластику, металлу и многим другим поверхностям
  • Экстремальная прочность, стойкость к вибрации, истиранию и ударам
  • Не царапается и не шелушится
  • Высокая химическая стойкость



Техпаспорт на 843ER (TDS, PDF, ENG)



Характеристики


Параметр

Метод тестирования

Значение

Рекомендации по применению

Время работы с материалом при 22 ºC, ч



8

Время до повторного нанесения при 22 ºC, мин



3

Время высыхания при 22 ºC, ч



24

Время высыхания при 80 ºC, ч



2

Гарантийный срок хранения, годы



1

Диапазон температур хранения, °С



16 … 27

Диапазон рабочих температур, °С



-40 … +150

Диапазон кратковременных температур, °С



-60 … +130

Рабочие характеристики

Теоретическая покрываемость при нанесении распылением слоя 50 мкм, см2



≤ 31 100

Физические характеристики высохшего материала

Цвет

Визуальный

Коричневый металлик

Тип основы



Эпоксидная смола

Проводящий наполнитель



Посеребренная медь

Плотность при 25 ºC, г/мл

ASTM D 792

1

Механические характеристики высохшего материала

Адгезия

ASTM D 3359

5B

Тест по карандашу

ASTM D 3363

6H, твердый

Электрические характеристики высохшего материала

Удельное объемное сопротивление, Ом × см

Метод 5011.5

1,8 × 10-3



по MIL-STD-883H

Поверхностное сопротивление, Ом × см2

1 слой покрытия толщиной 50 мкм

MG-ELEC-121

0,26

2 слоя покрытия толщиной 100 мкм

MG-ELEC-121

0,19

Удельная магнитная проницаемость



< 1 (диамагнетик)

Экранирующая способность покрытия толщиной 51 мкм в диапазоне частот

10 кГц – 100 кГц, дБ

IEEE STD 299-1997

84 – 89

100 кГц – 1 МГц, дБ

IEEE STD 299-1997

67 – 87

1 МГц – 10 МГц, дБ

IEEE STD 299-1997

42 – 62

10 МГц – 100 МГц, дБ

IEEE STD 299-1997

34 – 54

100 МГц – 1 ГГц, дБ

IEEE STD 299-1997

54 – 65

1 ГГЦ – 10 ГГц, дБ

IEEE STD 299-1997

54 – 63

10 ГГЦ – 18 ГГц, дБ

IEEE STD 299-1997

43 – 64

Воздействие окружающей среды и старение

Испытание в солевом тумане при 35°С на протяжении 96 ч по ASTM B117-2011

Удельное сопротивление изначальное, Ом/мм2

MG-ELEC-120

150

Удельное сопротивление после теста, Ом/мм2

MG-ELEC-120

730

% от начально удельной проводимости после теста, Ом/мм2

MG-ELEC-120

20

Сетчатая адгезия

ASTM D3359-2009

0B

Растрескивание на неочищенной поверхности

ASTM D661-93

Отсутствует

Визуальное изменение цвета на неочищенной поверхности

ASTM D1729-96

Обесцвечивание, окисление

Физические характеристики невысохшего материала

Смесь

Цвет



Коричневый металлик

Плотность, г/мл



1

Соотношение смешивания по весу (А:В)



100:28:00

Соотношение смешивания по объему (А:В)



100:36:00

Содержание твердых веществ по весу, %



30

Физические характеристики невысохшего материала



Компонент А

Компонент В

Цвет



Коричневый металлик

Прозрачный, янтарный

Вязкость при 25°С, Па•с



0,035

0,009

Плотность, г/мл



1,2

0,9

Точка вспышки, °С



≥ -3

Запах



Затхлый

Эфирный




Область применения



Покрытие 843ER с высокой проводимостью предназначено для применений, требующих экстремальной прочности. Оно пригодно для применения в военной, автомобильной, аэрокосмической, нефтегазовой промышленности, а также в двигателях и на алюминиевых конструкциях. Это прекрасное решение для случаев, требующих создания проводящего основания с высокой сцепляющей способностью к металлическим поверхностям.



• Прямым назначением этого покрытия является обеспечение доступного по цене высокочастотного экранирующего слоя для устройств, работающих в жестких условиях окружающей среды

• Благодаря своим превосходным экранирующим свойствам и стойкости к воздействиям окружающей среды, покрытие 843ER является прекрасным решением для портативных сенсоров, контроллеров, устройств связи и прочего электронного оборудования, которое может быть уязвимым к таким воздействиям, как экваториальные жара и влага, арктический холод, океанский воздух, соляной туман, а также к коррозионным средам, содержащим кислотные или иные загрязнения.

• Это покрытие также пригодно для экранирования электроники постоянно работающей в неблагоприятных условиях, например контроллеров и датчиков в двигателях, на химических фабриках, фермах, кораблях и прочих морских устройствах

• Прочность, адгезия, стойкость к истиранию и вибрации делают это покрытие пригодным для применения в системах для решения критически важных/боевых и ответственных задач в военных и транспортных приложениях

• Это покрытие также может применяться в качестве проводящего основания для гальваники, заземления или для любого другого производственного процесса, требующего придания проводимости поверхности.

• Также, это покрытие пригодно для приложений микроволновой передачи сигналов, так как посеребренная медь не обладает магнитными свойствами, обладая низкой относительной магнитной проницаемостью, что обеспечивает умеренную глубину скин слоя.



Совместимость

Химическая – покрытые серебром медные чешуйки являются стойкими к окислению, за исключением сред, содержащих такие окислители как H¬¬2S или озон, которые окисляют их поверхность. Также следует избегать соляной кислоты или других сильных кислот, которые могут вступать в реакцию с металлическим наполнителем.

Длительное пребывание в кислотной среде ведет к незначительной абсорбции и последующему вспучиванию покрытия за исключением некоторых частных случаев. Небольшое количество агрессивных кислот обладают такой степенью размягчения или вспучивания, которые ведут к растрескиванию покрытия.


Внимание! Следует провести тест на совместимость в репрезентативной среде перед применением, чтобы выявить возможные несовместимости.

Адгезионная – экранирующее покрытие 843ER на эпоксидной основе имеет хорошую адгезию к большинству материалам, используемым при производстве электроники и печатных плат, но, как бы там ни было, покрытие обладает плохой адгезией к влажным и маслянистым поверхностям и к остаткам флюсов после пайки. Таким образом, перед нанесением следует хорошо очистить покрываемую поверхность очистителем пригодным для электроники, таким как 4050 Safety Wash, 406B Superwash или изопропиловым спиртом 824.

Информация для заказа



Номер по каталогу

Объем нетто

Вес нетто

Упаковка

843ER-800ML

810 мл

895 г

Банка

841ER-3.25L

3,25 л

3,59 кг

Банка
